Aplicatii în constructii ale structurilor din otel formate la rece

Profile metalice usoare din otel, formate la rece

Gama noastră de soluții de fabricație pentru construcții din oțel include mașina pentru fabricarea cadrelor prefabricate din oțel și a elementelor de oțel. Caracteristicile cheie ale echipamentului Samesor pentru confecționarea oțelului sunt flexibilitatea și flexibilitatea în prelucrarea tablelor și laminarea, combinată cu un sistem de control ușor de utilizat.

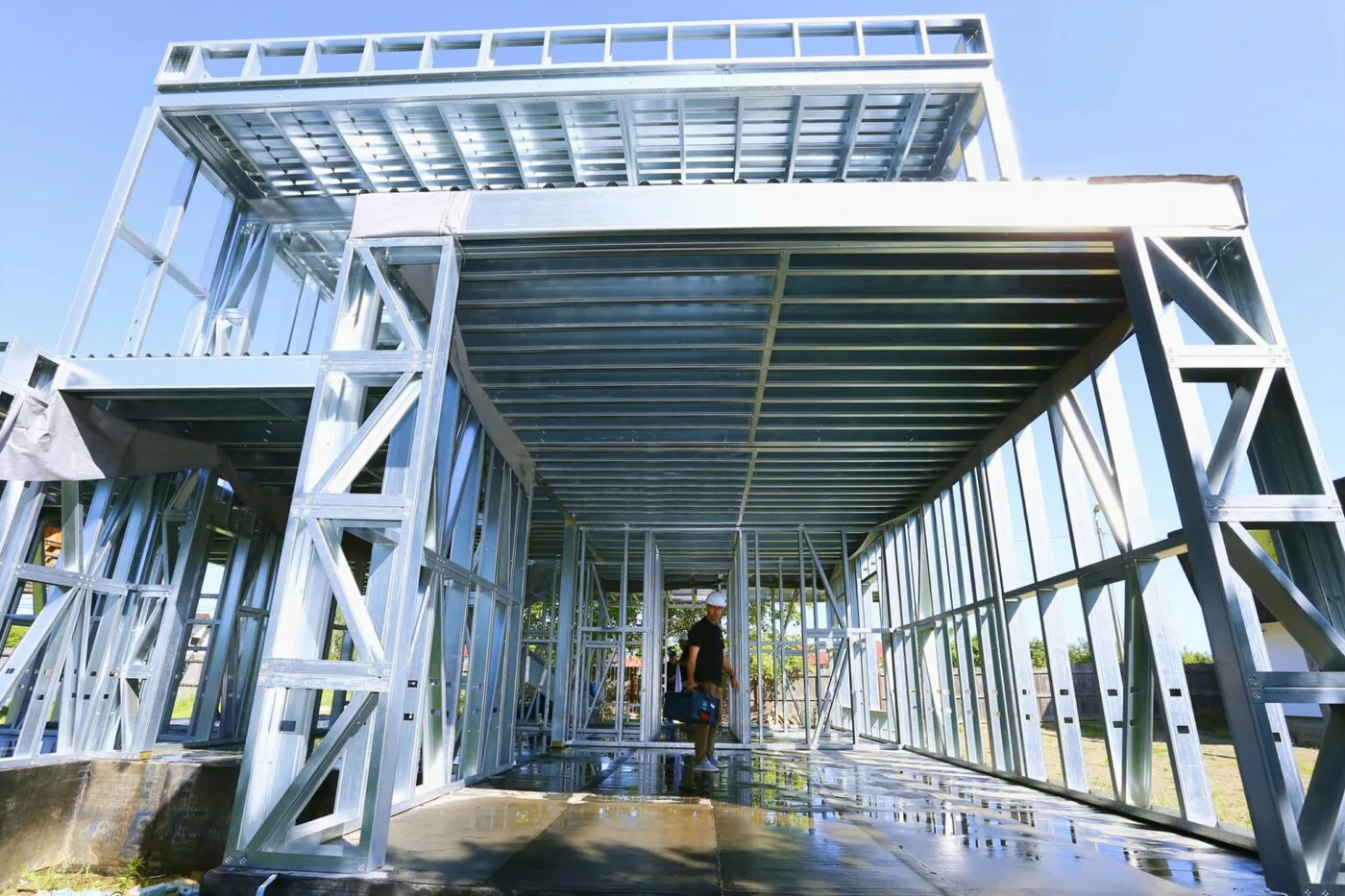

Structură flexibilă din oțel realizata cu ajutorul echipamentului Samesor

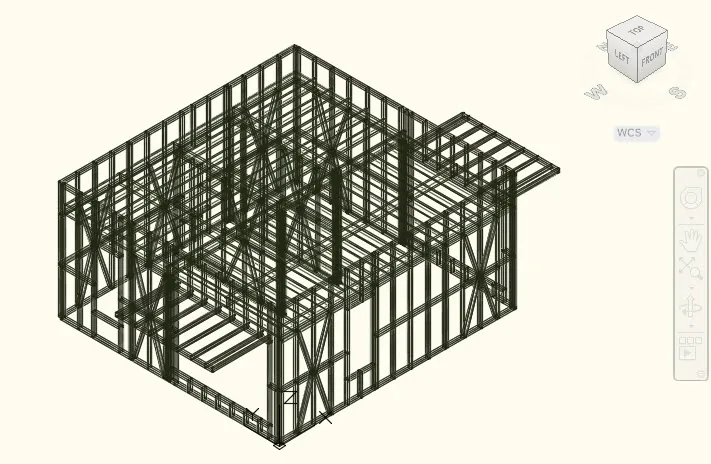

Samesor® Prefab Advanced este un sistem de producție bazat pe CAD / CAM care profită de tehnologia foilor metalice pentru a produce structuri prefabricate din oțel pentru clădiri, inclusiv case rezidențiale, clădiri comerciale, spații sociale, module, elemente de fațadă, etc.
Soluția noastră integrează o aplicație software de modelare 3D și o linie automată de producție într-un sistem complet de fabricare.

Echipamentul Samesor produce elemente C / U și elemente de cadru cu toate detaliile necesare pentru prelucrarea foilor (grosimea plăcii: 0,7-2 mm, intervalul de lățime a profilului: 50-300 mm).

Software-ul de control al liniei oferă numeroase instrumente pentru manipularea acțiunilor de produs și de producție și poate fi, de asemenea, utilizat pentru a monitoriza cu exactitate datele de fabricație.

Acesta îmbunătățește capacitatea de producție și îmbunătățește viteza și precizia procesului de construcție.

Structura metalica Structura lsf case la cheie casa structura metalică

Linia de producție profile prefabricate flexibile C și U pentru pereti, grinzi cu zabrele, tavane și podele.
Pereți, rame de fixare și pardoseli pentru clădiri prefabricate precum: case și vile, clădiri de birouri, spații sociale, containere module, elemente de fațadă, etc.
Profilele sunt produse cu toate perforațiile necesare (conform foii de lucru) cum ar fi detalii de imbinari, orificii pentru șuruburi, găuri de trecere, deschideri, …

Aplicatii în constructii ale structurilor din otel formate la rece
1.Structura de sustinere a invelitorii

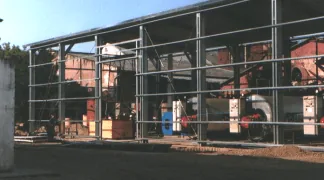

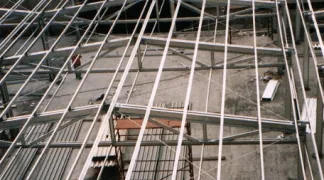

În mod tradiţional, prima utilizare structurală a profilelor din oţel formate la rece a fost ca pane pentru acoperiş sau rigle de susţinere a tablei cutate pentru pereţi (Figura 18). În general sunt folosite secţiune grinzi în scopul creşterii eficienţei structurale.

Profile Z şi C utilizate pentru: a) pane de acoperiş (ALCATEL-DATATIM, Timişoara) şi b) rigle de perete (ARBEMA, Arad)

Sursa: ASOCIAŢIA DE STANDARDIZARE DIN ROMÂNIA (ASRO)

Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică

2. Cadre pentru structura de rezistenta
Din ce în ce mai mult, în ultimii ani, profilele formate la rece sunt utilizate şi pentru structurile de rezistenţă principale ale clădirilor. Astfel, se obţin cadre cu stâlpi şi rigle alcătuite din secţiuni compuse din profile de oţel formate la rece

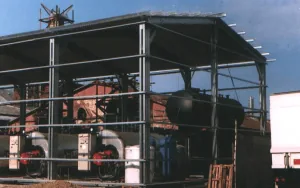

Cadre transversale pentru structura de rezistenţă, alcătuite din secţiuni compuse (ARBEMA, Arad)

Structura metalica Structura lsf case la cheie casa structura metalică

3. Pereti despartitori
O aplicaţie specială o constituie pereţii despărţitori pentru clădiri de locuit sau administrative. Aceşti pereţi sunt realizaţi din plăci de gips-carton montate pe profile C.

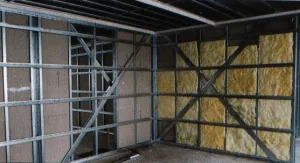

Perete despărţitor în interiorul unei clădiri

Structura metalica Structura lsf case la cheie casa structura metalică

4. Panouri de perete prefabricate ( sistem „wall stud” )

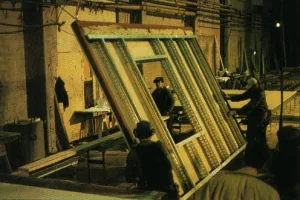

Panourile de perete pot fi preasamblate în fabrică şi montate pe şantier.

Sistem de panouri prefabricate pentru pereţi şi acoperiş din lemn

Structura metalica Structura lsf case la cheie casa structura metalică

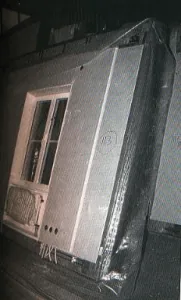

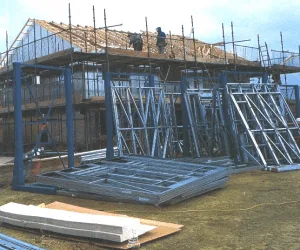

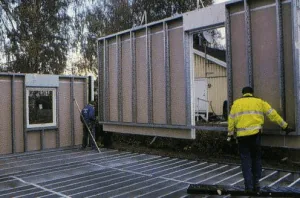

Instalarea elementelor prefabricate pentru o casă de locuit unifamilială.

Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică

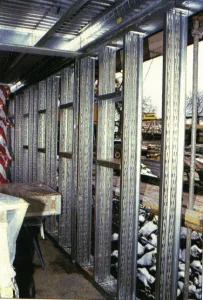

Panouri prefabricate realizate cu profile C perforate în vederea ruperii punţii termice.

Structura metalica Structura lsf case la cheie casa structura metalică

5. Grinzi pentru plansee
Profilele formate la rece pot fi utilizate ca o alternativă la grinzile din lemn pentru planşee cu deschideri reduse.

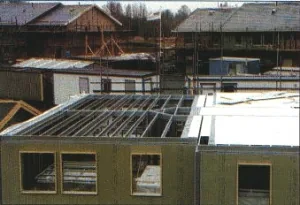

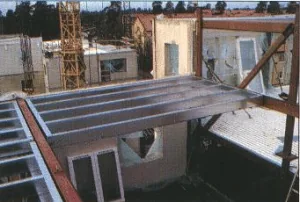

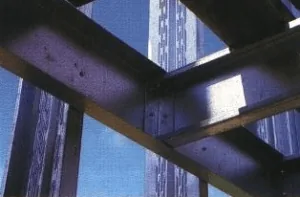

Grinzi pentru planşee: (a) Profile C amplasate pe grinzile principale ale structurii de rezistenţă metalice

(b) Profile C amplasate direct pe pereţii prefabricaţi (sistem „wall-stud”) (c) Detaliu prindere grindă de planşeu

(d) Montarea tablei cutate pentru un planşeu uşor

Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică

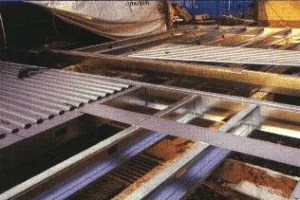

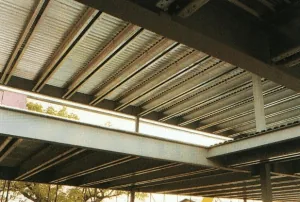

Structura planşeului: grinzi din profile formate la rece şi tablă cutată, amplasate pe structura de rezistenţă metalică.

Structura metalica Structura lsf case la cheie casa structura metalică

6. Panouri de tabla profilata pentru plansee mixte otel beton
În această situaţie tabla cutată poate fi utilizată cu rol de cofraj pierdut, dar şi în conlucrare cu betonul dacă dispune de amprente sau s-au prevăzut conectori, pentru preluarea eforturilor, obţinându-se astfel un planşeu mixt din oţel-beton.

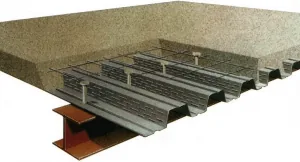

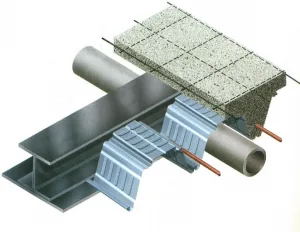

Planşee din beton cu tablă cutată şi grinzi metalice.

Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică

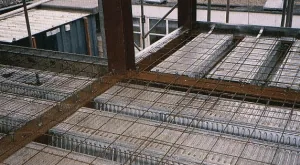

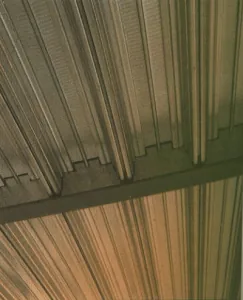

Planşeu mixt din oţel-beton: (a) Cofrajul din tablă cutată şi armături;

(b) Poziţionarea tablei cutate pe grinzile metalice.

7. Ferme metalice
Fermele metalice realizate din profile formate la rece cu pereţi subţiri se realizează în mod uzual folosind îmbinări cu şuruburi obişnuite. Există, de asemenea, posibilitatea realizării îmbinărilor cu şuruburi autofiletante sau prin ştanţare (sistem „Rosette”).

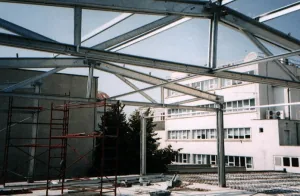

Ferme realizate din profile cu secţiune compusă din profile C de tip LINDAB, îmbinate cu şuruburi, pentru o supraetajare (ALCATEL, Timişoara)

Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică

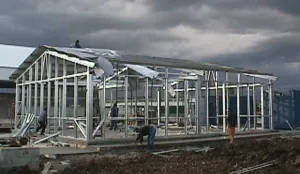

Sistem „Wall Stud” cu utilizarea fermelor pentru acoperiş (Dubina, 2002): (a) structura de rezistenţă (b) clădirea finisată.

8. Cadre din elemente imbinate cu suruburi pentru cladiri industriale

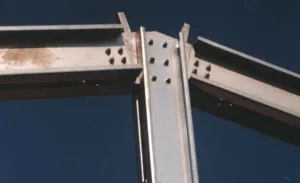

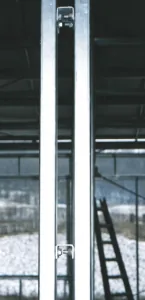

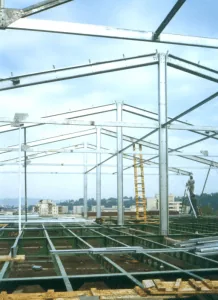

Structura de rezistenţă pentru o supraetajare, realizată din secţiuni compuse

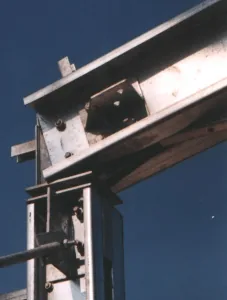

(Dubina, 2001): (a) vedere generală; (b) secţiune compusă; (c) detaliu îmbinare steaşină d) detaliu îmbinare coamă

Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică

9. Cladiri prefabricate
O aplicaţie larg răspândită pentru profilele formate la rece o constituie unităţile prefabricate pentru clădirile de locuit şi birouri. Acestea sunt uşor de transportat şi se pot utiliza pentru construcţii sezoniere sau chiar pentru clădiri definitive.

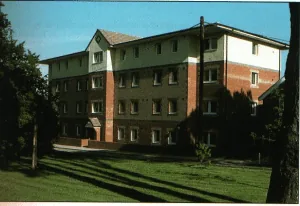

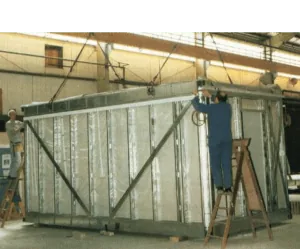

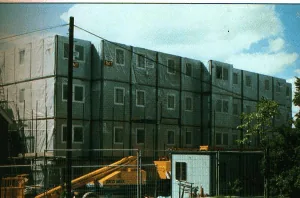

Unităţi modulare prefabricate utilizate pentru un cămin studenţesc la Universitatea din Walles, Cardiff (Lawson, 1999)

(a) Unitate modulară prefabricată; (b) Clădirea în timpul execuţiei; (c) Clădirea finisată.

Sursa: ASOCIAŢIA DE STANDARDIZARE DIN ROMÂNIA (ASRO)

Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică
Structura metalica Structura lsf case la cheie casa structura metalică
