10–12 oreproducția structurii, casă de 150 mp
Producție și montaj rapid
- Montajul unei case cu parter și etaj, de 150 mp: între 6 și 12 zile.
- Modulele se pot premonta în fabrică sau pe șantier.
Structuri LSF
Profile de oțel formate la rece
Tehnologia Light Steel Frame (LSF) reprezintă un sistem constructiv bazat pe structuri ușoare din oțel, o metodă cu un istoric dovedit începând cu anul 1850. Astăzi, elementele structurale sunt produse din oțel zincat printr-un proces avansat de formare la rece — laminare, roluire, îndoire, ambutisare și perforare — garantând o precizie milimetrică a fiecărui reper.

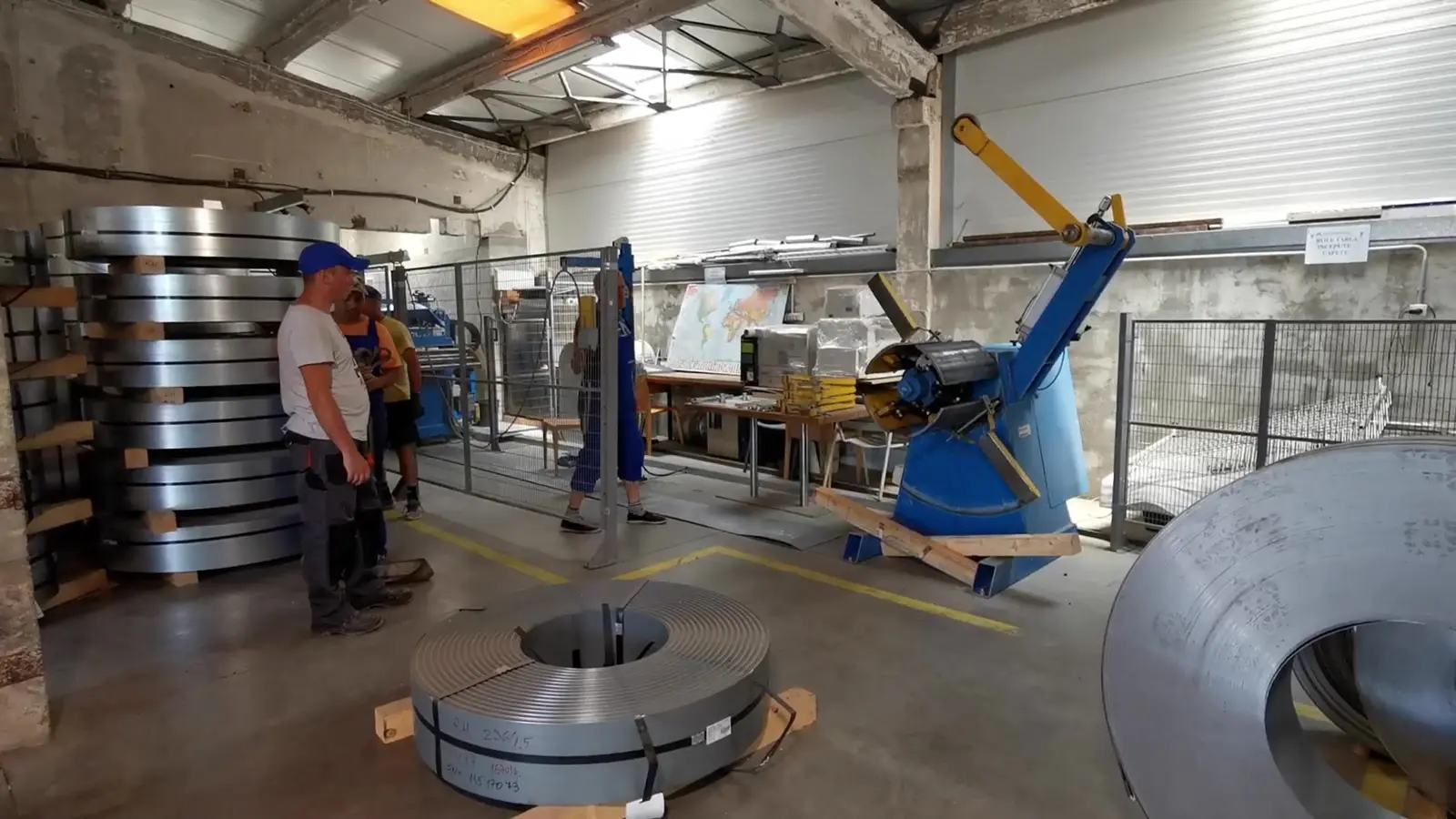

01 — Tabla ajunge ca rulou
Oțelul vine sub formă de rulouri de tablă zincată, nu de bare gata făcute. De aici încolo, tot ce iese pe ușă a trecut prin aceeași linie — de asta profilele au aceleași toleranțe indiferent de proiect.
Grosimile procesabile merg de la 0,8 la 2 mm, iar lungimile până la 12 metri — mai mult decât e nevoie pentru orice structură de locuință.
- 0,8 – 2 mm
- Grosimea tablei procesabile
- 12 m
- Lungimea maximă a unui profil
- 1850
- Primele utilizări în construcții
Avantajele structurii LSF
40–60 kg/mpgreutatea structurii
Greutate redusă
- Profilele și modulele asamblate se manipulează ușor.
- Se transportă fără utilaje speciale.
8 șuruburipe nod, cu preambutisare
Structură unitară, rigidă
- Numai oțel de calitate structurală.
- Rigidizare cu profile de 1,5 mm grosime.
- Module fixate cu șuruburi metrice zincate, grupa 8.8.
mmtoleranțe la montaj
Toleranțe în milimetri
- Procesare pe utilaje de înaltă precizie.
- Modelare 3D cu programe de calcul dedicate.
- Preambutisare și pregăurire din fabricație.
275 g Zn/mpstrat de protecție
Protejată la coroziune
- Protecția rămâne și pe canturi — fabricația nu o afectează.
- Durata de viață: 50–250 de ani, după expunere.
≈90%componente reciclate în materia primă
Reciclabilă integral
- Structura din profile zincate se reciclează integral.
- Producția se face fără pierderi de material.
Structura susține orice concept de eficiență energetică — NZEB, Passivhaus, Multiconfort. Punțile termice se previn din proiectare, iar termoizolația poate fi de mai multe tipuri.
01 — Materia primă
Ce oțel intră în structură
Se folosește numai tablă de oțel zincat structural, clasa S 350 GD, de la producători consacrați — cu protecție de 275 g Zn/mp sau, în varianta alternativă, 140 g ZnMg/mp. Profilele poartă marcaj CE.
Folosirea altor tipuri de oțel — de exemplu clasa DX 51 — este interzisă la elementele structurale, indiferent de domeniu. E cea mai utilă propoziție de pe pagină pentru cine compară două oferte.
250 de ani
în structuri protejate — pereți, planșee, terase
50 de ani
în structuri expuse la mediu
Principiul
Panouri, nu bare

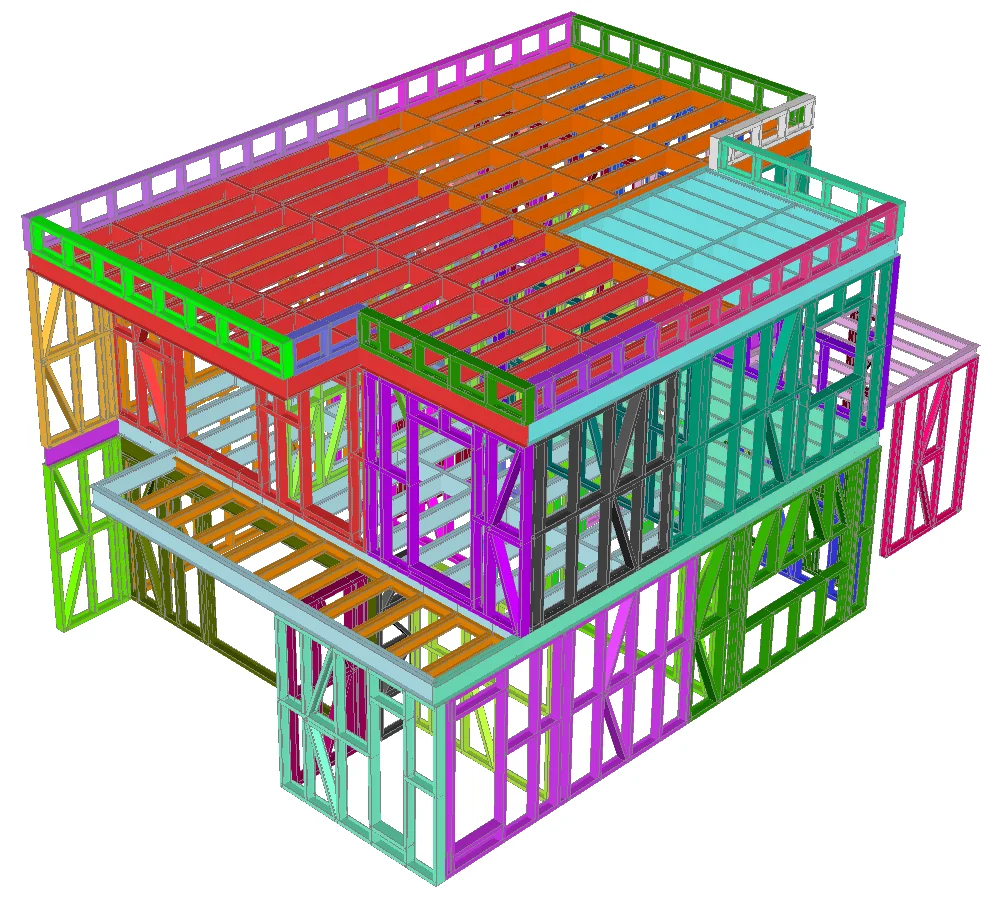

Fiecare culoare e un panou calculat separat, produs ca atare și montat ca atare. Structura nu se croiește pe șantier: pereții, planșeele și șarpanta vin gata alcătuite, iar montajul le leagă între ele.
De aici vin și cele două lucruri de mai jos — tipodimensiunile fixe și montajul după diagramă. Un panou care se produce în fabrică trebuie să încapă exact acolo unde a fost calculat.
02 — Tipodimensiuni
Ce profile producem
Se fabrică mai multe tipuri de profile cu pereți subțiri, pentru cerințe structurale sau nestructurale, de finisare și de montaj. Două sunt de bază.
structural

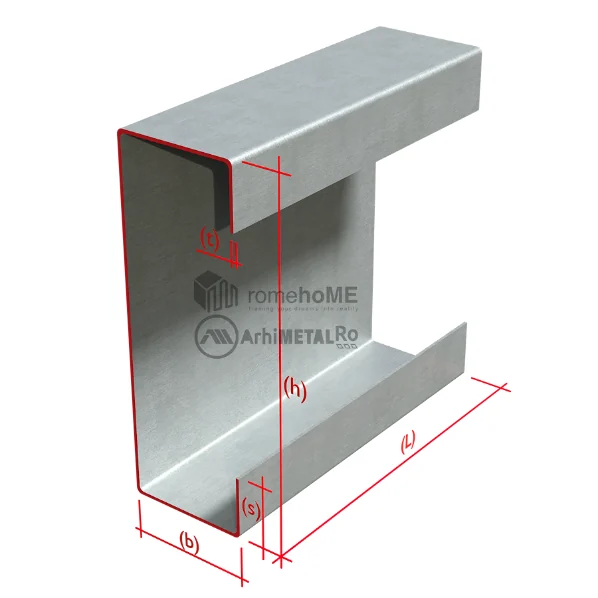

Profile C
Se produc cu ambutisări pentru fixarea precisă în profilele U și cu mai multe prelucrări de capăt — standard sau rotunjit. Se folosesc la pereți cu înălțime constantă și la pereți înclinați.
- Lățime (b)
- 50 mm
- Rigidizare (s)
- 20 mm
- Înălțime (h)
- 60 – 300 mm
- Lungime (L)
- 150 – 12000 mm
- Grosime (t)
- 0,8 – 2 mm
structural

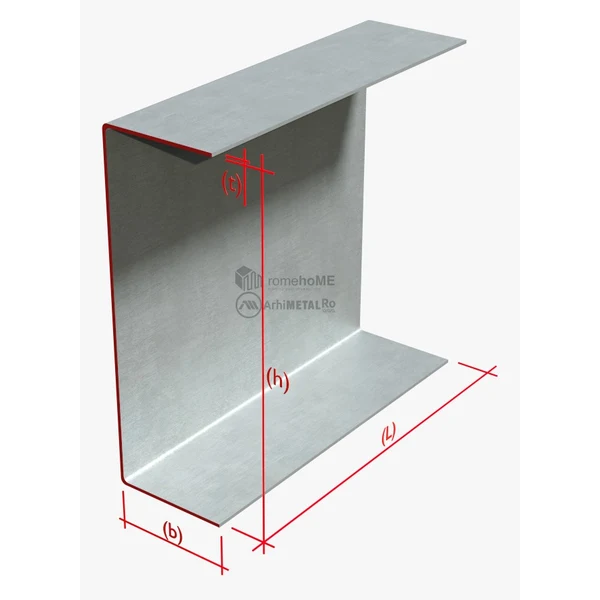

Profile U
Se produc cu ambutisări, perforații și decupaje, pentru fixarea ușoară a profilelor C și pentru poziționarea precisă a modulelor între ele.
- Lățime (b)
- ≈ 63 mm
- Înălțime (h)
- 60 – 300 mm
- Lungime (L)
- 150 – 12000 mm
- Grosime (t)
- 0,8 – 2 mm
Prelucrări standard
Găuri în profile
- 5 mm
- 10 mm
- 12 mm
- 14 mm
- 30 mm
Orice diametru care se poate înscrie în lățimea inimii profilului.
Decupări în profile
- 60 × 8 mm
- 60 × 24 mm
- 43 × 66 mm
- 110 × 120 mm
Orice dimensiune, prin alipirea golurilor alăturate, care se înscrie în lățimea inimii.
Alte tipuri, după cerințele proiectului
Sigmarol structural, în locul profilelor C, mai ales la proiecte industriale
C termounde se cere întreruperea punții termice
Lmai ales profil de montaj
Plăci de rigidizareacolo unde calculul o cere
- Omegamontaj pentru anvelopare, învelitori, placări de fațadă, echipamente
- Zdupă cerințele de portanță ale proiectului
03 — Montajul
Cum se montează
Montajul se face numai după diagrama primită de la fabrică, pe care sunt trecute tipul și numărul fiecărui profil, pentru fiecare modul. Fără adaptări, ajustări sau „îmbunătățiri" pe șantier.
Profilele C se cuplează în profilele U doar în locurile ambutisate din producție: dimensiunea exterioară a profilului C e egală cu dimensiunea interioară a profilului U. Ambutisarea îngroapă și capetele șuruburilor, astfel încât placajul să nu se sprijine pe ele.

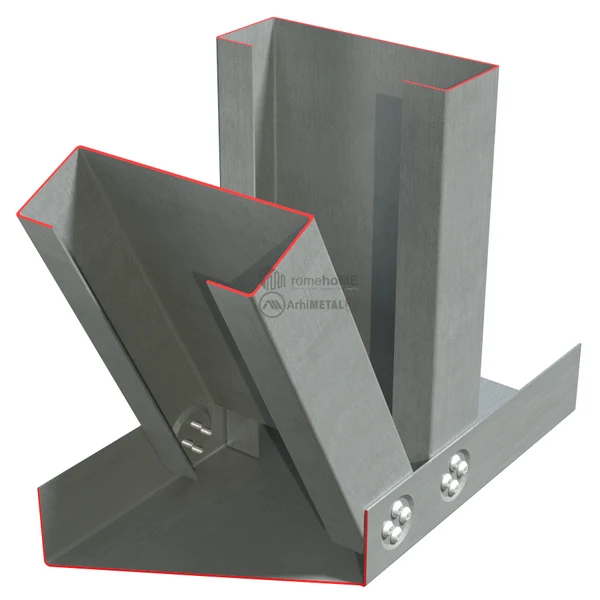

Nodul
Opt șuruburi, nu patru
Rigidizarea nodurilor dintre profilele C și U hotărăște cât de rigid e ansamblul întreg. Fixarea se face cu opt șuruburi pe nod — patru pe o parte, patru pe cealaltă.
romehoME e printre puținele firme din piață care folosesc opt șuruburi pe nod. Ambutisarea din producție îngroapă capetele lor, astfel încât placajul să se sprijine pe profil, nu pe șuruburi.

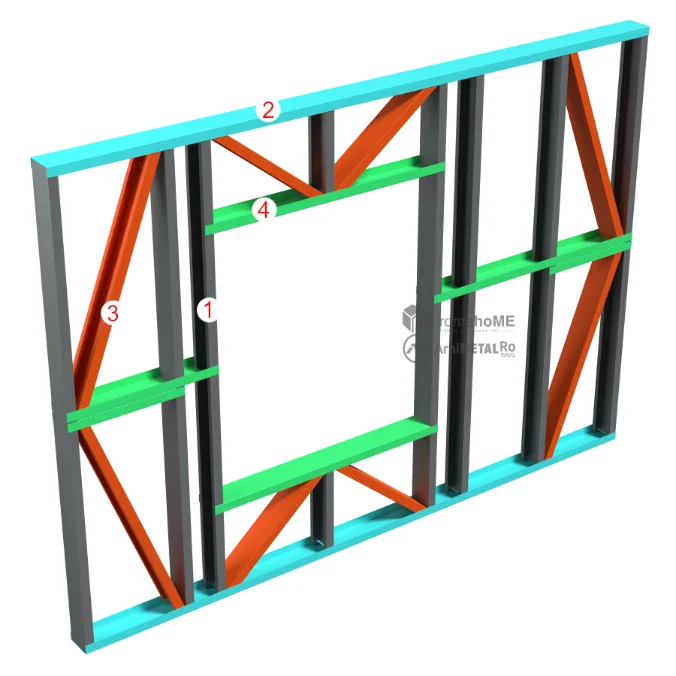

Modul vertical de perete. Fiecare culoare e alt rol: tălpi, montanți, rigle și contravântuirile care preiau forțele orizontale.
Profilul C se cuplează în U numai în locurile ambutisate din producție. Dimensiunea exterioară a lui C e egală cu cea interioară a lui U.

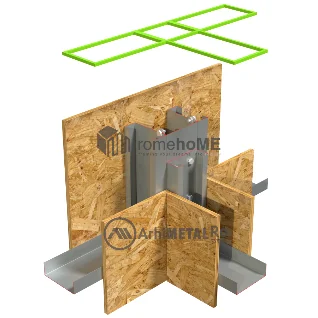

Racord de trei pereți în T, desfăcut pe straturi. Verde deasupra: cum arată îmbinarea văzută de sus.

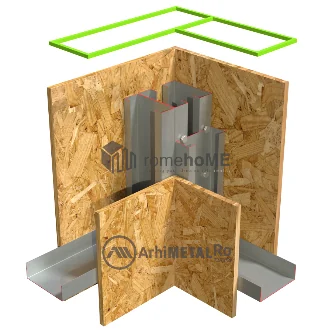

Același principiu la colț, unde se întâlnesc doi pereți. Placarea de OSB se montează peste structură, nu între profile.
Fixarea între module se face pe șantier, cu șuruburi metrice cu saibă și piuliță, în golurile perforate din fabrică. Grupa 8.8, M12.

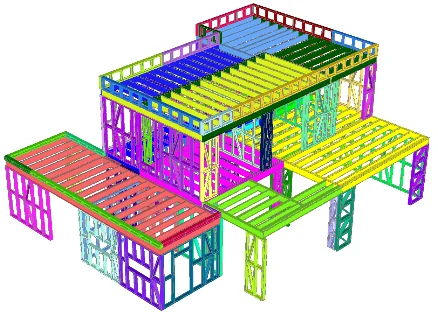

Modelul 3D al unei case întregi. Fiecare culoare e un modul calculat separat, produs ca atare și montat după diagrama primită din fabrică.
Două feluri de a lega pereții de planșeu
Pereți întrerupți de planșeu
Pereții parterului și cei ai etajului se fixează de planșeul intermediar. E varianta cea mai folosită: structura se asamblează ușor, iar profilele și modulele se transportă și se manipulează simplu.
Pereți continui
Planșeul se fixează de profilele pereților, care rămân continui pe toată înălțimea. Simplifică detaliile de racord, dar îngreunează manipularea și montajul pe șantier. Se folosește mai ales la construcții modulare sau pe parter și mansardă.
Care din cele două se alege ține de calculul structural al fiecărui proiect: deschiderile între reazeme, golurile de tâmplărie, încărcările din normele în vigoare și limitele de transport.

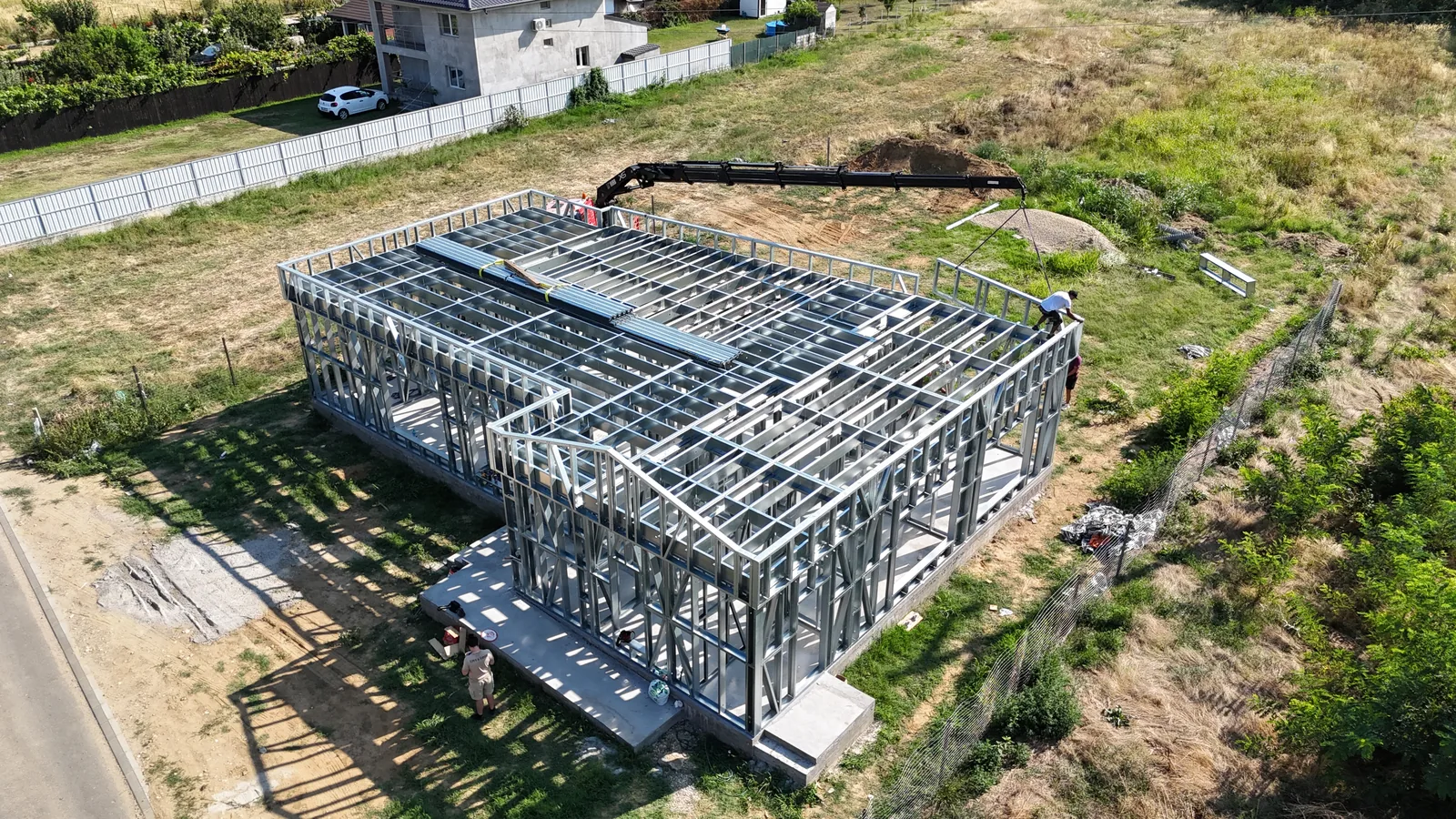

August — structura

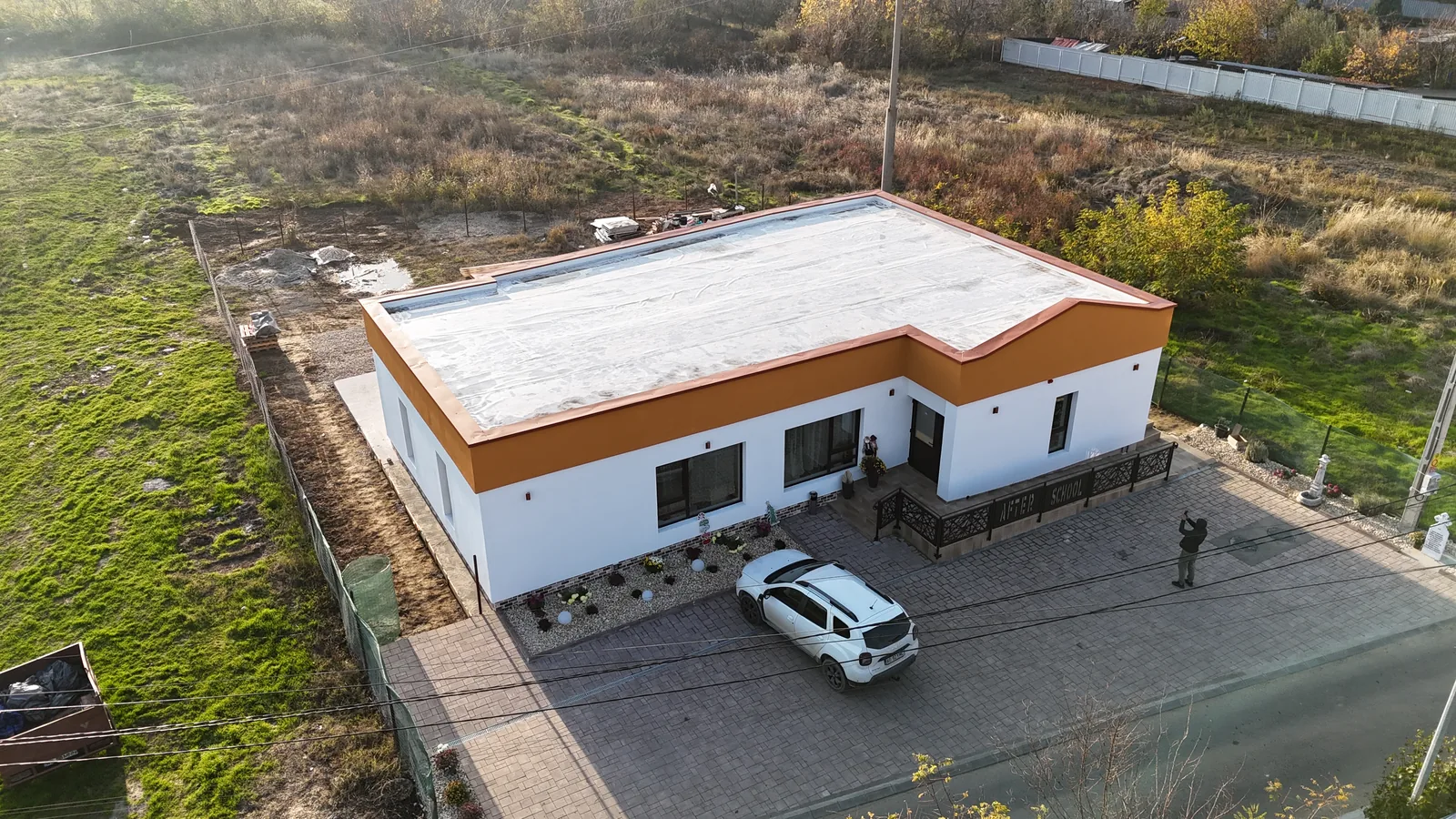

Noiembrie — clădirea
04 — Cum funcționează
Rezistență în timp
Oțelul are un comportament elastic, iar elasticitatea depinde direct de grosimea materialului și de dimensiunile profilului. La aceleași dimensiuni, cu cât tabla e mai subțire, cu atât profilul e mai elastic; cu cât e mai groasă, cu atât mai rigid.
Elasticitatea controlată permite elementelor să suporte solicitări variate fără să apară fisuri și fără ca profilele să se compromită.
La cutremur, structurile executate conform normelor se comportă foarte bine din trei motive care se adună: greutatea redusă, elasticitatea controlată a profilelor și capacitatea oțelului de a prelua solicitările.
Montanții pereților și grinzile planșeelor sunt profile C, așezate la cel mult 625 mm una de alta. Profilele U au rol de ghidaj și de rigidizare. După încărcări și deschideri, montanții se pot dispune mai des sau se pot dubla.
Elementele portante se suprapun pe verticală: montanții pereților de la etaj cad peste grinzile planșeului, care cad la rândul lor peste montanții parterului. La pereții cu goluri de tâmplărie, dispunerea o rezolvă inginerul structurist prin modelarea 3D.
Structura trebuie rigidizată înainte de montarea oricărui tip de placaj.

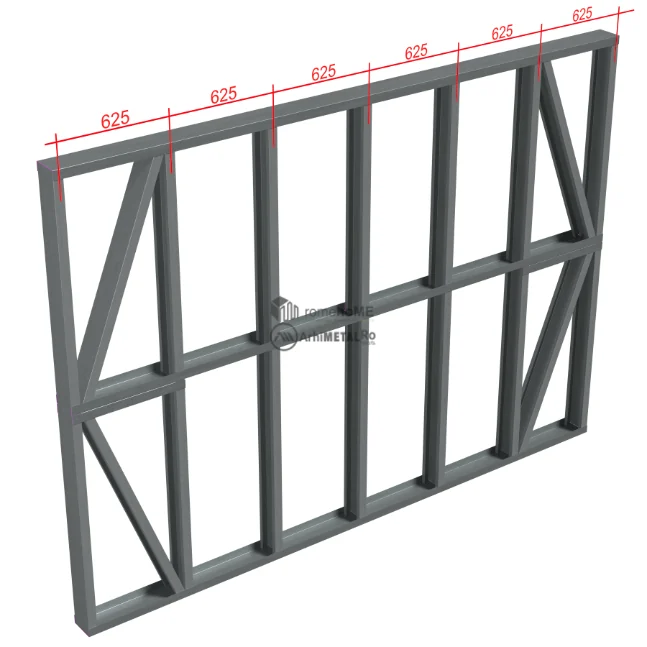

Montanții la cel mult 625 mm unul de altul. Contravântuirile din capete țin panoul rigid acolo unde se leagă de modulele vecine.

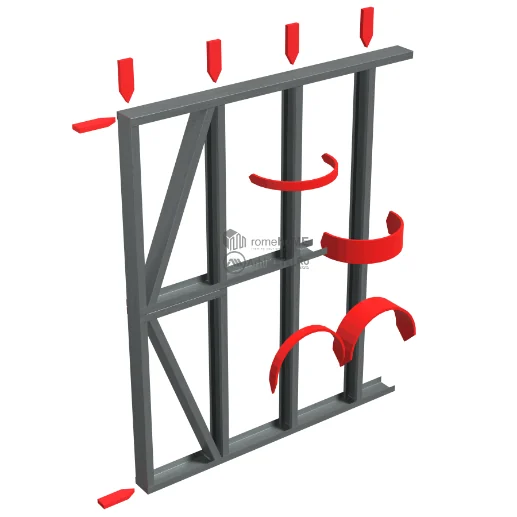

Săgețile drepte sunt încărcările, cele curbate sunt vibrațiile induse în montanți. Rigidizarea de la mijloc înjumătățește lungimea liberă a profilului, deci și cât poate vibra.

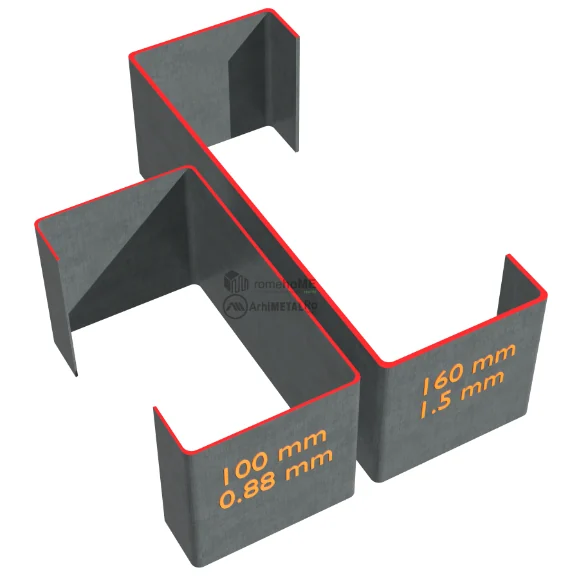

Cel din tablă de 0,88 mm e mult mai elastic decât cel din 1,5 mm. Firma consideră grosimea de 1,5 mm varianta bună pentru o structură rigidă.

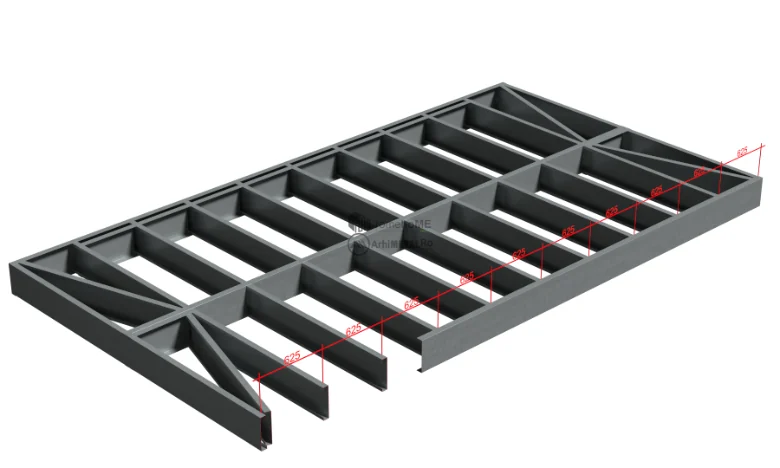

Aceeași regulă la planșeu: grinzile sunt tot profile C, la cel mult 625 mm una de alta. Contravântuirile din colțuri țin panoul în plan.
Suprapunerea pe verticală: montanții etajului cad peste grinzile planșeului, care cad la rândul lor peste montanții parterului.
05 — Conformări standard
Ce se poate construi

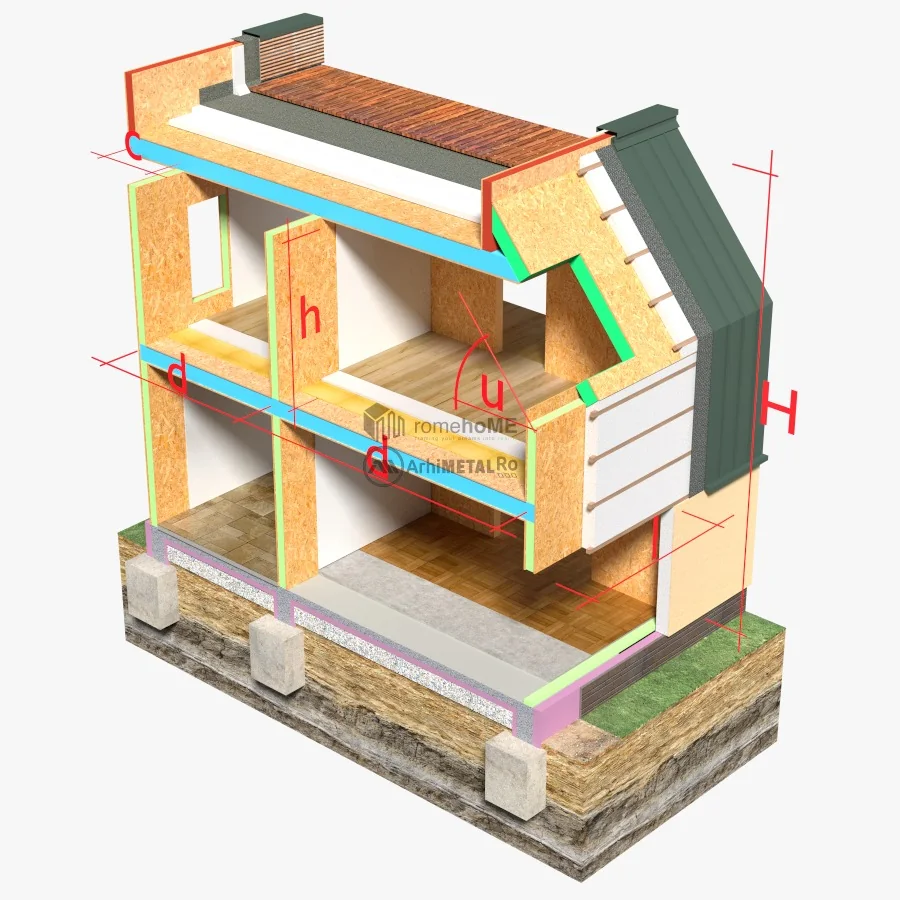

Conformările standard sunt alcătuirile care se pot folosi în mod obișnuit, fără soluții speciale. Cifrele de mai jos spun în ce limite se încadrează o construcție pe structură ușoară din profile de oțel zincat.
- P+2E
- regim maxim de înălțime12–15 m la coamă
- 3,6–4 m
- între două planșeeînălțime liberă de nivel
- 6 m
- deschidere între perețifără stâlpi intermediari
- 4 m
- gol de tâmplărielățime maximă standard
- 1,2 m
- consolădoar structura planșeului
- 5–90°
- panta acoperișuluide la terasă la mansardă
Ce se folosește unde
Fundații
- Cu până la 40% mai mici decât la construcțiile obișnuite, fiindcă structura cântărește o fracțiune.
- Profilele C se fixează de fundație cu colțare.

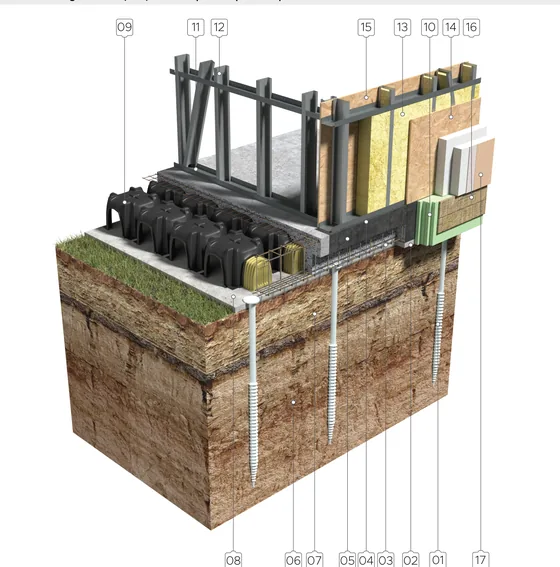

- Se pot folosi și micropiloți forați ca soluție de fundare.

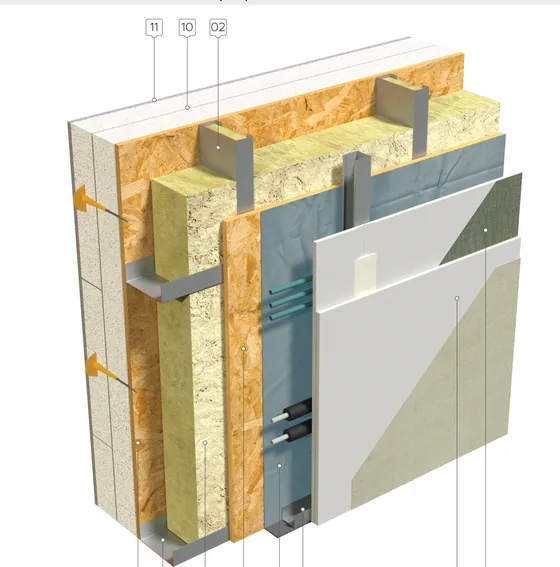

Pereți și atice
- Pereți de exterior: profile U/C de 160 mm lățime.
- Pereți de interior: profile U/C de 100, 120 sau 160 mm.
- Se pot folosi toate tipurile de termosisteme sau de fațade ventilate.
- Placarea cu OSB 3 se face pe una sau două fețe, după termoizolația aleasă.
Planșee, terase și scări
- Profile U/C cu înălțimea de 200 sau 300 mm.

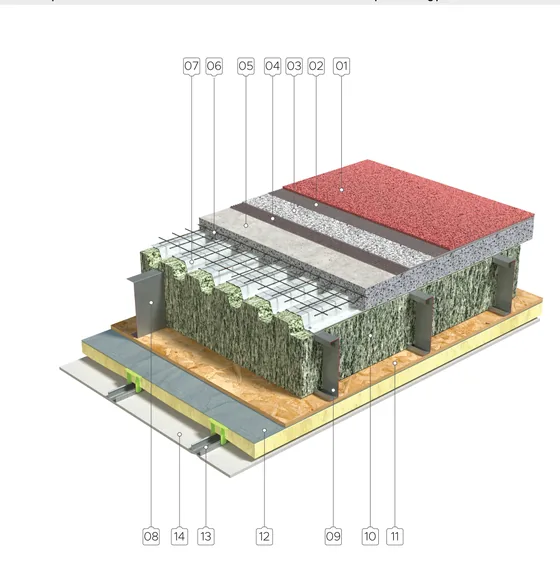

- Se pot folosi și planșee ușoare din beton, pe cofraj pierdut din tablă cutată.
- Terasele se rezolvă în sistem circulabil sau necirculabil.

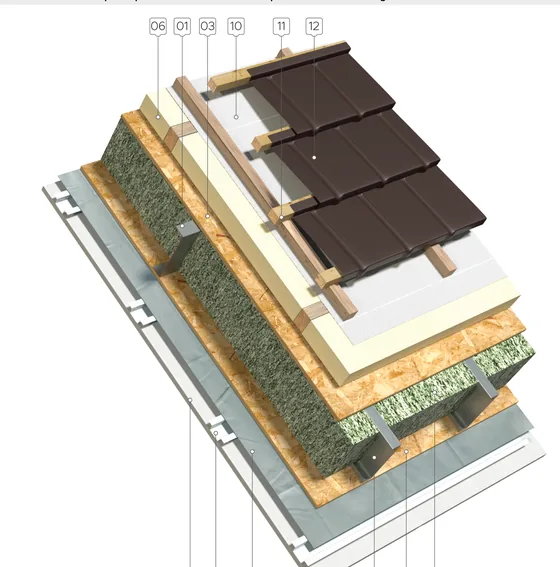

Acoperișuri, șarpante și mansarde
- Profile U/C cu înălțimea de 160, 200 sau 300 mm.
- Toate tipurile de învelitori, în sistem ventilat sau neventilat.
- Șarpante cu pantă dreaptă sau frântă, concavă ori convexă.
- Luminatoare, ferestre de mansardă sau lucarne, tot din structură frame.
Cele 42 de planșe de execuție, fiecare gata de tipărit, sunt la descărcări.
06 — Unde se folosește
Domenii de utilizare
- Rezidențiallocuințe unifamiliale, cuplate, înșiruite
- Turismhoteluri, moteluri, pensiuni, case de oaspeți
- Sănătatespitale, policlinici, sanatorii
- Comercial și serviciimagazine, restaurante, service auto
- Administrativ și învățământbirouri, școli, grădinițe
- Industrialhale, ateliere, depozite
Cele 31 de structuri executate, cu suprafața și greutatea fiecăreia, sunt în portofoliul tehnologic.
